一、设备主要特点及优势

1、特殊工艺不伤材料：设备拥有自主发明防刮伤专利结构 ，工作台面无需加装任何防刮伤材料（如 电木板，橡胶板等）任何铝型材在设备运动过程中不会因摩擦而拉伤材料表面；

2、剩余尾料短：自主研发普通机型尾料可短至 120mm，比同行业标准机型尾料缩短 2倍以上，无尾 料机型尾料可短至 30mm，为广大用户大大节约材料成本;

3、切割稳定精度高：全系列设备采用横向进刀方式，保证其切割稳定性；

 4 、不同长度切割：全自动设备可实现同一根材料多段不同长度的切割 ，节约人工换料时间，伺服系 统送料，送料精度稳定，效率更高；

5、环保微量润滑系统：全系设备配备微量冷却润滑系统，可延长锯片使用寿命 30%以上，切割材料 表面光滑无毛刺，配备专业吸尘装置，让铝屑不在满天飞；

 6、专利升降式送料机构 ：设备具有自动升降功能 ，减小阻力，确保二次送料或送料机构回退时不 带料

7、设备整机接地，可有效避免漏电造成触电的安全隐患；

8、设备采用多吸尘口，配备大功率吸尘器，有效提高铝屑回收效率。

二、设备技术参数

序号	名称	说明	名称	说明
1	输入电源	380V/50Hz	设备型号	SDY-QF500-B
2	电机转速	2850Pr/min可变频调速	送料精度	±0.1mm
3	电机功率	15KW	切割平面度	±0.05mm
4	工作气压	0.6-0.8MPa	切割垂直度	±0.05mm
5	主轴轴径	25.4mm	锯片直径	500mm/505mm
6	冷却装置	微量润滑	进刀方式	横向进刀
7	进给动力	伺服系统	自动送料长度	15-850mm
8	主轴精度	0.005mm	循环模式	自动往复循环
9	进给速度	0-6m/min	切割宽度	340mm

10	送料有效单次行程	850mm	切割高度	145mm以内
11	尾料剩余长度	理论120mm	重量	约1500KG
12	分离退刀功能	具备	外形尺寸	约2400*1750*1850

三、设备配置参数

1	设备型号	SY-QF500-B	J9九游会自主研发制造
2	配机锯片	500/505*4.0*30*80/50T	国产合金锯片
3	PLC	3GA60MT	三菱
4	人机触控界面	7寸	威伦
5	24V控制电源	LRS-100-24V	台湾威伦
6	低压控制电器		法国施耐德/正泰
7	锯切主轴一体电机	15KW2850Pr/min	国产
8	变频器	15KW	国产/台达
9	送料滚珠丝杆	3220	台湾TBI
10	送料方形导轨	30-C01	台湾鼎翰
11	锯切滚珠丝杆	2510	台湾TBI
12	锯切方形导轨	30-C01	台湾鼎翰
13	浮动气缸	DA80*5	台湾亚德客
14	送料伺服系统	1.0KW	WSK/台达
15	锯切伺服系统	1.0KW	WSK/台达
16	刀具微量润滑系统	0.03ml/次	SDYCUTTER

四、易损件清单

序号	名称	品牌	用途	数量
1	锯切电机	国产	锯片运行	1
2	伺服电机	WSK/台达	送料	2
3	PLC	三菱	控制总成	1

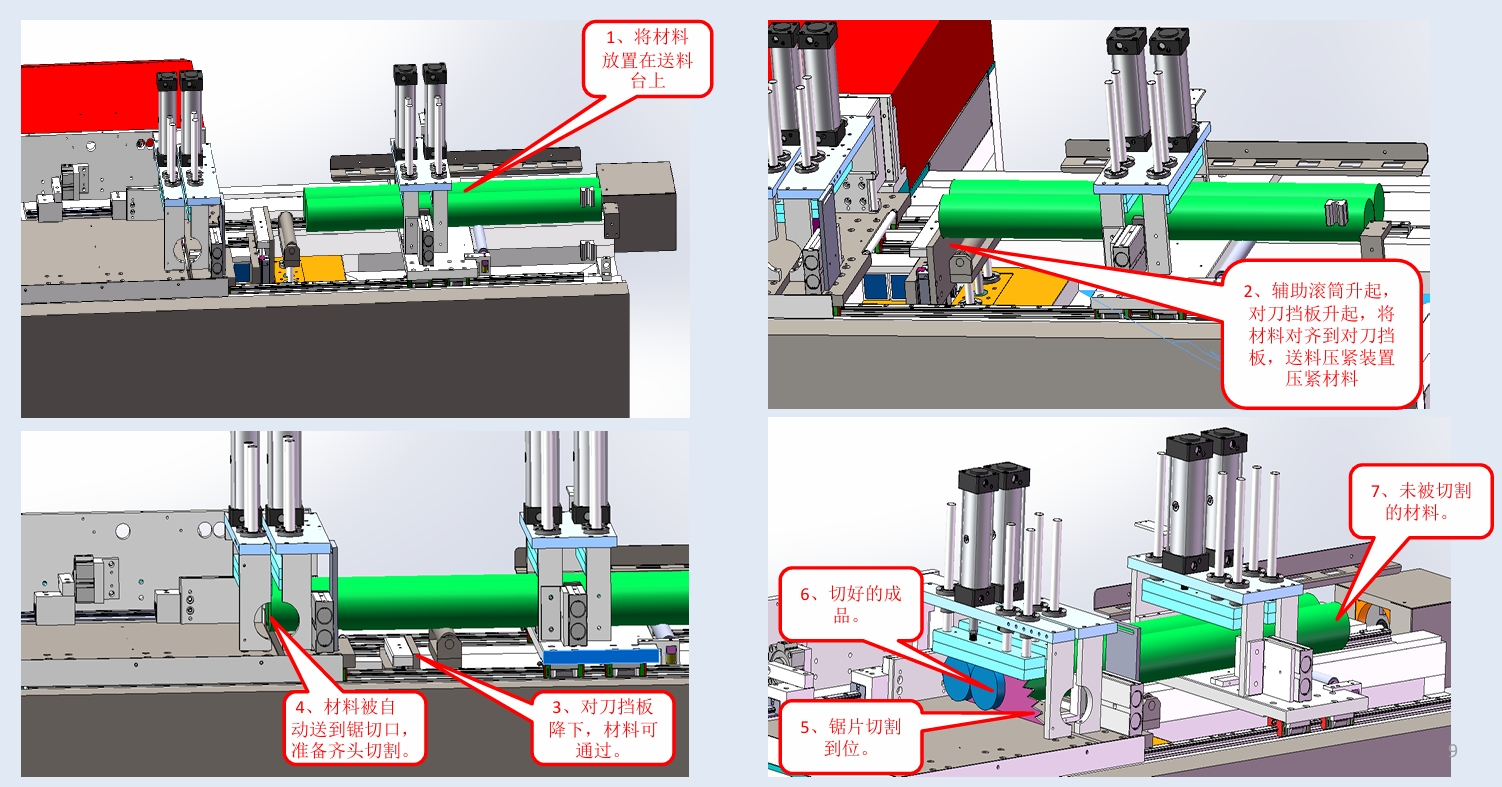

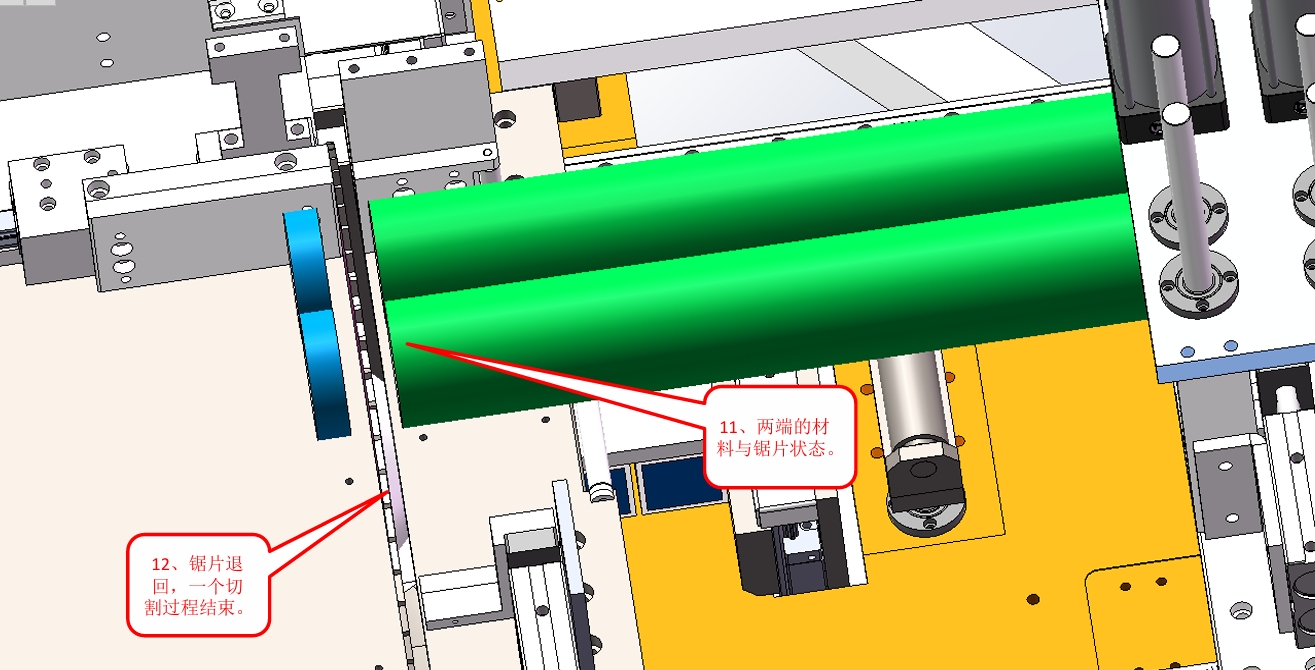

五、内部示意图

六、试切视频
